防爆墻設計

設計說明：

1.抗爆設計執行50779-2012；

2.抗爆墻由型鋼龍骨和防火抗爆板及巖棉組成；

3.抗爆吊頂板及墻板規格選用1200mmx2400mmx9.5mm抗爆板；

4.預埋板沿豎龍骨橫截面向外各延伸10mm.預埋板厚度均為14mm厚，為Q235.?

施工方案

A.抗爆墻施工順序為：軸線定位→地龍骨→天龍骨→豎龍骨→橫龍骨→巖棉→抗爆板。天地龍骨與混凝土地面連接板焊接。天地龍骨與鋼結構采用焊接。

B.當洞口寬度大于800MM時，洞口周邊采用槽鋼以增加其強度；當洞口寬度大于1200MM時，洞口周邊應加設型鋼邊框。

C．當墻內需要布置電纜或其它管線時，布線工作需要在抗爆墻封板前完成。在布置管線時，可以在相應龍骨上開孔以便穿管安裝。當開孔尺寸小于龍骨寬度的2/5時，豎龍骨尺寸不作變化；當開孔尺寸大于龍骨寬度的2/5且小于1/2時，原單根豎龍骨應改為雙龍骨以增加強度。

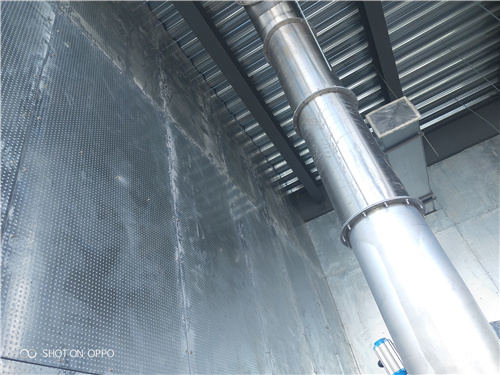

D.當有風管或其他管道穿墻時，抗爆墻應在風管或其他管道安裝完畢后進行施工。風管或其他管道與抗爆墻之間的縫隙應采用不燃性堵料進行密封。

E.抗爆板可以很方便的使用木工碳齒鋸、手提電動直鋸或圓盤鋸進行切割，以滿足實際安裝尺寸的需要。電動加工抗爆板如同加工其它建筑材料一樣會產生粉屑與金屬粉末此切割地點建議選在通風良好的工作場地，工人在工作時應佩帶防塵口罩及防護鏡。
